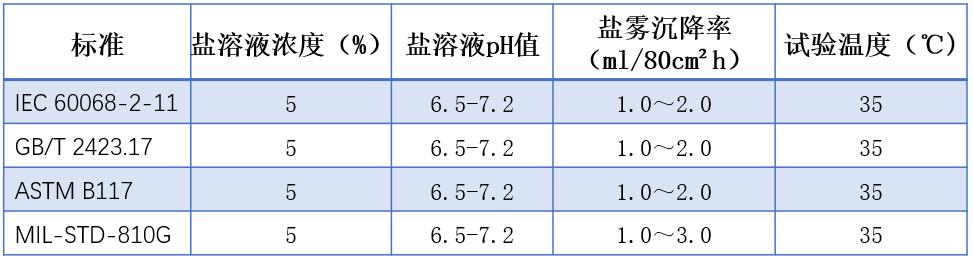

鹽霧試驗(yàn)主要參考IEC 60068-2-11，MIL-STD-810G Method 509，GB/T 2423.17，ISO 4628-3，ISO 3768，ASTM B117，ASTM G85，ASTM D610標(biāo)準(zhǔn)。方的標(biāo)準(zhǔn)對(duì)試驗(yàn)介紹的比較詳細(xì)，可以作為參考書來使用，具體的標(biāo)準(zhǔn)請(qǐng)參考IEC的推薦，因?yàn)槊儡姌?biāo)的推薦值是為產(chǎn)品準(zhǔn)備的，相對(duì)來講應(yīng)用到消費(fèi)電子產(chǎn)品就比較嚴(yán)苛，不推薦。而GB/T主要參考IEC進(jìn)行編撰，如果英語無理解的可以參考標(biāo)準(zhǔn)，否則建議以IEC原版標(biāo)準(zhǔn)為準(zhǔn)。

鹽霧測(cè)試標(biāo)準(zhǔn)總結(jié)：

●ISO 7253（涂料）

●BS 3900-F12(涂料）

●BS 7479

●IEC 60068-2-11

●GB/T 10125（涂料）

●GB/T 2423.17

●DIN 50021

酸性鹽霧測(cè)試標(biāo)準(zhǔn)：

●ASTM B368

●ISO 9227

●DIN 50021

●BS 7479

銅離子加速鹽霧測(cè)試標(biāo)準(zhǔn)：

●ASTM B368

●ISO 9227

●DIN 50021

●BS 7479

循環(huán)鹽霧測(cè)試標(biāo)準(zhǔn)：

●ASTM D6899

●ASTM G85-02e1 Annex A5

●ISO 11997-1

●ISO 11997-2

●SAE J2334

●WSK-M2G299

●GM4298P

●GM4476P

●GM9540P

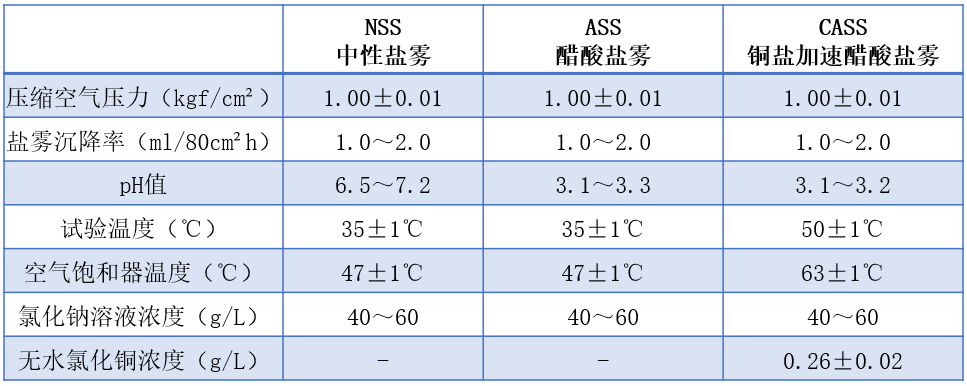

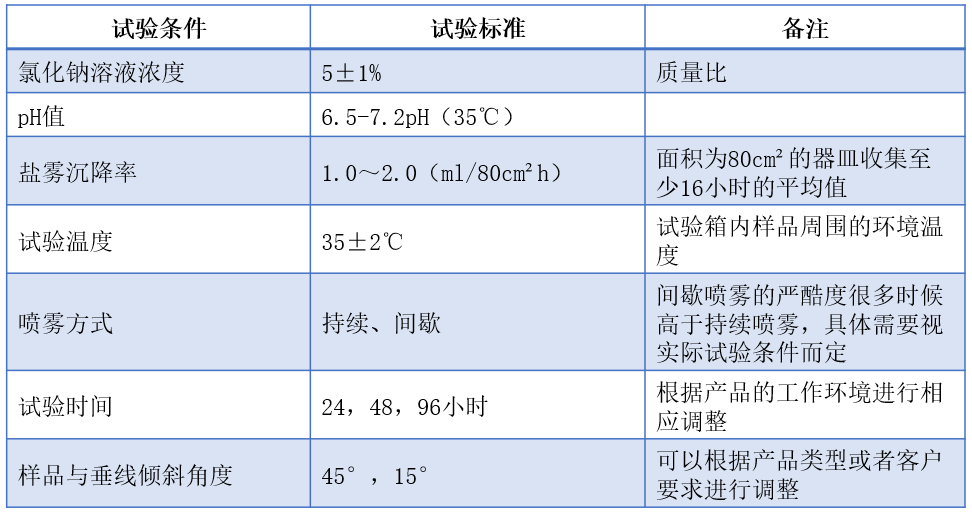

NSS 試驗(yàn)(中性鹽霧試驗(yàn)):鹽霧的沉降率在1~2mI/80cm2h，三者相比，腐蝕速率最慢，適用于以下表面處理:電鍍鋅，熱鍍鋅，達(dá)克羅。

ASS 試驗(yàn)(醋酸鹽霧試驗(yàn))腐蝕速率為 NSS 的3倍左右，適用于鍍鋅等最后加鈍化膜的產(chǎn)品。

CASS 試驗(yàn)(銅鹽加速醋酸鹽霧試驗(yàn))腐蝕速率為 NSS 的8倍左右，適用于以下的表面處理:電鍍銅、鎳和鉻。

通過實(shí)際操作中也常見有交變鹽霧試驗(yàn):中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)，它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生，它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。

另外還有一個(gè)不常用的二氧化硫鹽霧試驗(yàn)，其綜合了產(chǎn)品實(shí)際使用中會(huì)發(fā)生的鹽霧、腐蝕氣體和高溫高濕條件。
