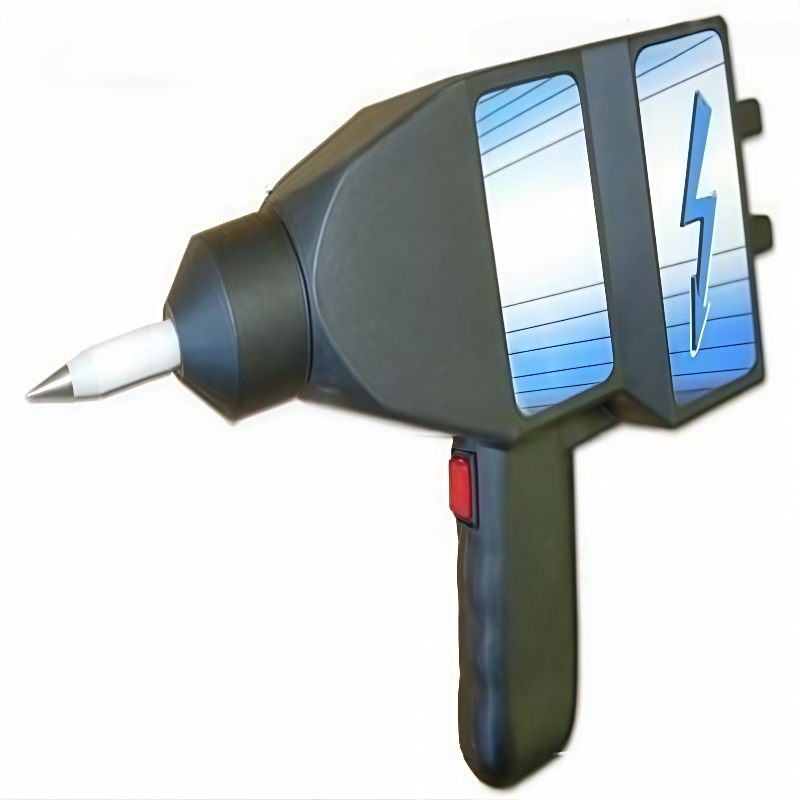

PESD 3010/1610電源行業esd靜電放電發生器技術指標

放電電壓：  1-30kV
電壓分辨率：100V
放電極性：  正極/負極
放電率：    單次/0.1/0.2/05/1/2/5/10/20Hz
操作模式：  單次和連續
放電網絡：：330pF/2000Ω,150pF/2000Ω(車內，車外）,150pF/330Ω
功率: 17VA
尺寸: 10W×21H×29D cm
重量 1.7kg
便攜式，2塊電池容量,可達到16h（1Hz放電速率）

電源行業esd靜電放電發生器具有不接觸電路探測功能。在接觸放電測試過程中，德國Schloder能夠連續的檢測到靜電脈沖是否真實的放到EUT上。一旦發現接觸不良好，在LCD顯示上會有提示信息。這樣可以避免用戶存在潛在的操作錯誤。

采用人性化設計，包括了一個堅固的手柄，確保在任何狀態下安全和舒適的操作，直觀的顯示，簡易可靠的按鈕，各種參數設置方便。

為了長時間的靜電測試，可以通過槍頭前部下面的螺紋孔，固定在三腳架上。

PESD 3010/1610電源行業靜電放電發生器?具有不接觸電路探測功能。在接觸放電測試過程中，PESD1610能夠連續的檢測到靜電放電脈沖是否真實的放到EUT上。一旦發現接觸不良好，在LCD顯示上會有提示信息。這樣可以避免用戶存在潛在的操作錯誤。

PESD1610采用人性化設計，包括了一個堅固的手柄，確保在任何狀態下安全和舒適的操作，直觀的顯示，簡易可靠的按鈕，各種參數設置方便。

為了長時間的靜電測試，可以通過槍頭前部下面的螺紋孔，固定在三腳架上。

產品特點：

標準-特別為IEC，EN和ANSI靜電標準設計，超過標準要求。

舒適操作-重量輕，平衡和人性化設計。使得操作者可以長時間輕松的控制。

快速充電-帶有鋁離子電池，斷時間充電，沒有記憶效應。

堅固和可靠-精心選取的零部件可以保障PESD1610長時間的可靠工作。

降低操作者的工作量-PESD1610可以通過后面板來操作。

應用

þ       IEC/EN61000-4-2 ESD測試標準

þ       IEC/EN 61000-6-1&61000-6-2 通用標準

þ       IEEE/ANSI  ESD測試

þ       電信設備-耐受度測試

更多產品標準


選配附件

校準套件                 放電電流波形校準，包括2歐姆校準靶，BNC線纜，20/6dB衰減器，用戶手則

VCP                          0.5 * 0.5 m垂直耦合板，包含2根470k歐姆的高壓電阻放電線纜

HCP                         0.5 * 0.5 m水平耦合板，包含2根470k歐姆的高壓電阻放電線纜

遠程控制                 光纖控制接口/RS232

測試桌                    木桌，不含金屬。
